光学镀膜：精密干涉镀膜——增透膜、滤光片与分束器——依托离子束溅射与实时光学监控技术打造。 光学镀膜是指改变光与光学元件相互作用方式的一层或多层薄膜材料。
光学镀膜是指改变光与光学元件相互作用方式的一层或多层薄膜材料。通过对每层膜的厚度与折射率进行精确设计，镀膜利用薄膜干涉效应来增强透射、提高反射或选择特定波长。
Angstrom Engineering 的光学镀膜导论涵盖了其底层物理原理——折射率、光学厚度以及相长/相消干涉——并将其与三大主要镀膜类型相联系：增透（减反射）膜、滤光片和分束器。在设备方面，Angstrom 的 Reticle 离子束溅射沉积系统与实时光学监控系统（Optical Monitor Control）是高要求光学镀膜工作的推荐组合。
- 逐层的光学厚度精度——镀膜性能由干涉膜堆中每一层的 n × d 决定。
- 实时原位光学监控与控制，使每一层在设计目标处精确终止。
- 通过离子束溅射沉积或离子辅助电子束蒸发获得致密、低损耗的介质膜。
- 反应气体与脉冲直流溅射控制，确保氧化物介质层的化学计量比。
- 多层膜堆的高批次间重复性，满足滤光片与高反射镜的制备要求。
工艺为什么重要
把每一层的材料、工艺与环境要求连接起来，才能形成可复现的器件流程。以下内容整理自原厂应用资料。
折射率与反射
每种光学介质都由其折射率 n 表征；真空的 n = 1，其他所有介质均大于此值。当光穿过两种介质的界面时，被反射的比例（反射系数 R）由两侧的折射率决定。对于裸露的空气-玻璃界面（玻璃 n ≈ 1.5），R = 0.04——约 4% 的光被反射，96% 透射（T = 0.96）。在实际光学系统的众多表面上累积起来，这些损耗将变得十分可观——而这正是增透膜要解决的问题。
波动光学：波长、光速与光学厚度
光在真空中的传播速度约为 c ≈ 3 × 10^8 m/s，波长与频率满足 λ = c/ν。在折射率为 n 的介质内，光速降为 c' = c/n，波长也按比例缩短。因此镀膜设计使用“光学厚度”这一概念——即物理厚度 d 与折射率的乘积（OT = n × d），它代表在真空中等效的光程长度。干涉镀膜均以光学厚度来设计（通常为四分之一波长层与二分之一波长层）。
干涉：一切光学镀膜的工作原理
当两束光波叠加时会发生干涉。若相位差为整数个波长，波峰与波峰对齐——相长干涉——强度加倍；若相位差为半个波长，波峰与波谷相遇——相消干涉——两波相互抵消。多层光学镀膜正是经过精心设计的膜层堆栈：使来自各界面的反射光在设计波长处发生相长干涉（构成高反射镜或滤光片）或相消干涉（构成增透膜）。
三大主要镀膜类型
Angstrom 的光学镀膜资料围绕三大类别展开：增透（减反射）膜（抑制表面反射，使透射最大化）、滤光片（选择性透过或阻挡特定波段）以及分束器（按受控比例将入射光分为透射与反射两部分）。三者均以多层介质干涉膜堆实现，其性能直接取决于膜层厚度精度与折射率控制水平。

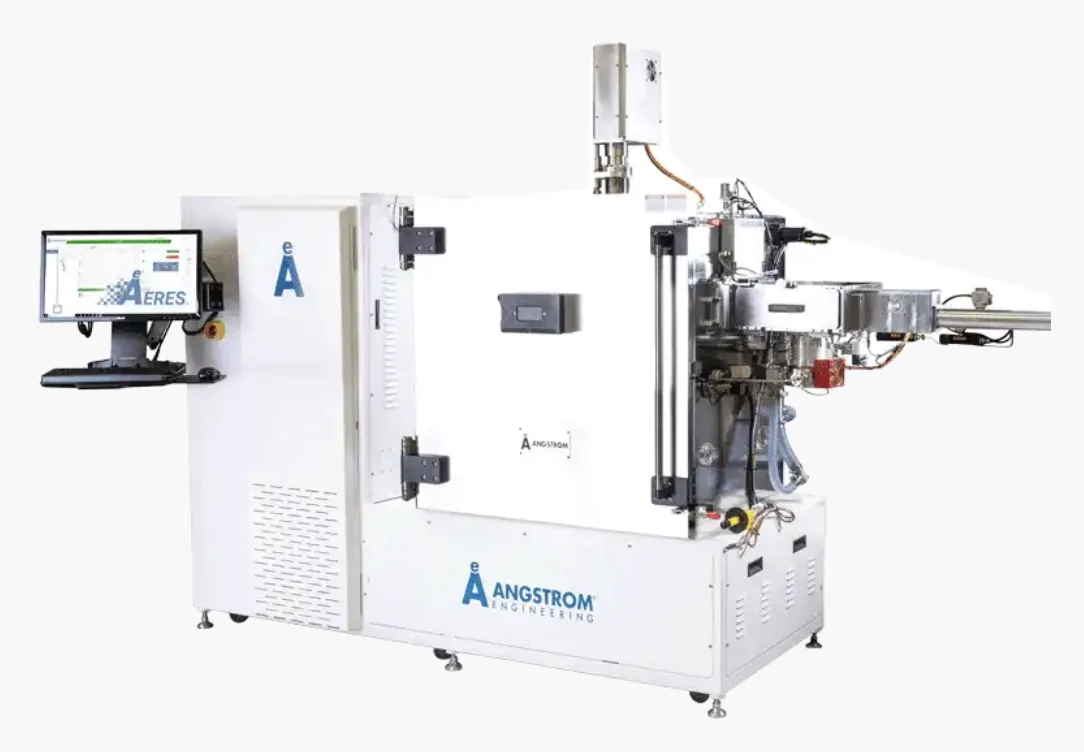

光学镀膜的沉积技术
高要求的干涉镀膜需要致密、低损耗、终止精准的膜层。Angstrom 的相关技术组合包括：离子束溅射沉积（Reticle 系统）、可使电子束蒸发薄膜致密化的离子辅助电子束蒸发，以及配备反应气体与脉冲直流方案的磁控溅射（用于氧化物介质膜）。实时光学监控系统对生长中的膜堆进行原位反馈，使每一层在其光学厚度目标处精确终止，而非依赖速率-时间估算。
关键工艺要求
这些要求决定了腔体组织、源配置、样品台与自动化的设计边界。
- 逐层的光学厚度精度——镀膜性能由干涉膜堆中每一层的 n × d 决定。
- 实时原位光学监控与控制，使每一层在设计目标处精确终止。
- 通过离子束溅射沉积或离子辅助电子束蒸发获得致密、低损耗的介质膜。
- 反应气体与脉冲直流溅射控制，确保氧化物介质层的化学计量比。
- 多层膜堆的高批次间重复性，满足滤光片与高反射镜的制备要求。
