约瑟夫森结：专为约瑟夫森结制备与超导量子电路打造的薄膜沉积系统。 约瑟夫森结是超导量子比特的基础元件，而超导量子比特正是容错量子计算机的基本构件。
约瑟夫森结是超导量子比特的基础元件，而超导量子比特正是容错量子计算机的基本构件。约瑟夫森结的非线性电感产生能级非谐性，使量子比特能够在两个离散能级之间得以定义。
除量子计算外，约瑟夫森结还是 SQUID（超导量子干涉器件）的核心，可探测比冰箱贴磁场弱 10^16 倍的极微弱磁场，应用于神经活动探测、材料表征以及超低场 MRI 成像等领域。制备高相干性约瑟夫森结要求极致的污染控制、精确可重复的原位氧化以及高精度的倾角沉积——这正是 Angstrom Engineering 量子系列（Quantum Series）系统专为满足而设计的工艺要求。
- 沉积腔与氧化腔独立密封，由负载锁隔离，衬底全程原位传输（工艺步骤之间无需破真空）。
- 腔体采用电解抛光不锈钢，最大限度降低放气与污染。
- 质量流量控制、配方驱动的氧化过程，确保氧化势垒厚度与临界电流密度的高度可重复性。
- 可变角度样品台角度重复精度优于 ±0.1°，满足双角度/阴影蒸发需求，倾角、旋转与温度均由工艺配方控制。
- 电子束蒸发提供大装料量的铝沉积与高准直蒸汽流；磁控溅射用于铌材料；可选离子束源用于原位清洁与精密刻蚀。
工艺为什么重要
把每一层的材料、工艺与环境要求连接起来，才能形成可复现的器件流程。以下内容整理自原厂应用资料。
器件结构与材料
约瑟夫森结由两个超导电极和其间的非超导薄势垒构成，超导电流通过该势垒隧穿。铝是绝大多数超导量子比特研究的首选材料：它能自然生成高质量的氧化铝（AlOx）隧道势垒，且熔点相对较低（660 °C），非常适合电子束蒸发工艺。对于铌等难熔超导材料制作的结与电路，则需要采用磁控溅射。

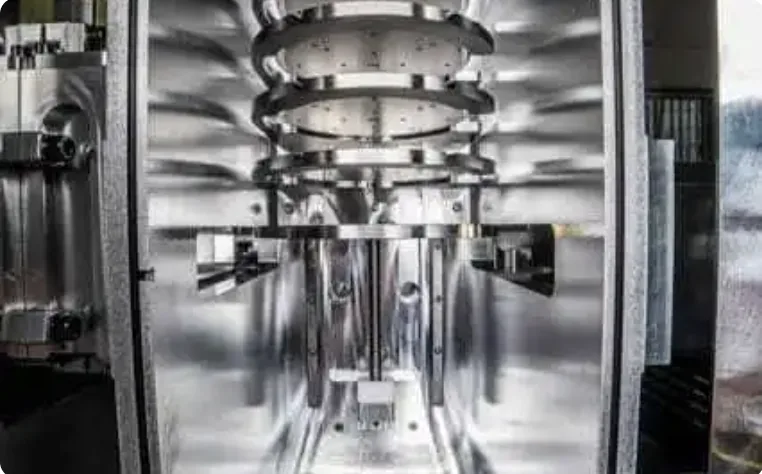

污染控制为何至关重要
结的质量——并最终决定量子比特的相干性——取决于铝层及其氧化势垒是否洁净无污染。在 Angstrom 量子系列的系统架构中，蒸发与氧化分别在独立密封的腔室中进行，通过负载锁（load-lock）和 Aeres 控制软件的可编程自动化实现彼此隔离。衬底在腔室之间完全原位传输，沉积与氧化步骤之间系统无需破真空。两个腔室均采用电解抛光不锈钢制造，最大限度降低放气。

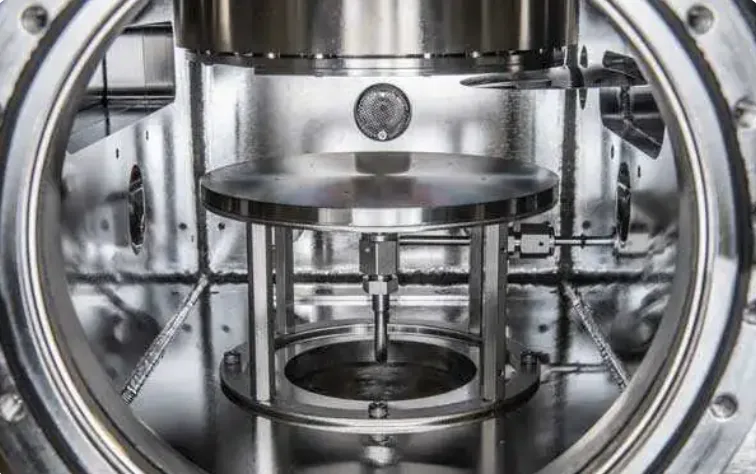

精确可重复的原位氧化
约瑟夫森结的临界电流密度——其最关键的性能参数——由绝缘氧化势垒的厚度决定，而该厚度由氧化压强和氧化时间控制。通过 Aeres 软件调控的质量流量控制器（MFC）可对氧化步骤实现精确的、基于工艺配方的、批次间高度可重复的控制，从而使结参数能够在不同晶圆和不同工艺批次之间稳定复现。

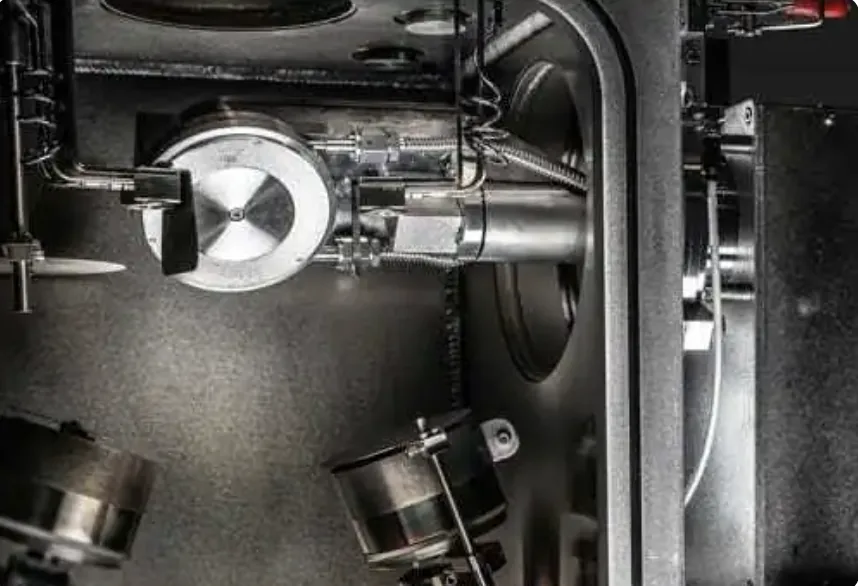

可变角度沉积
Dolan 桥、Manhattan 工艺等双角度（阴影）蒸发技术要求将衬底倾斜并旋转到精确且可重复的角度。Angstrom 的可变角度样品台角度重复精度优于 ±0.1°，倾角、旋转和衬底温度均可通过 Aeres 工艺配方驱动。同一样品台还支持集成的衬底加热与冷却功能。

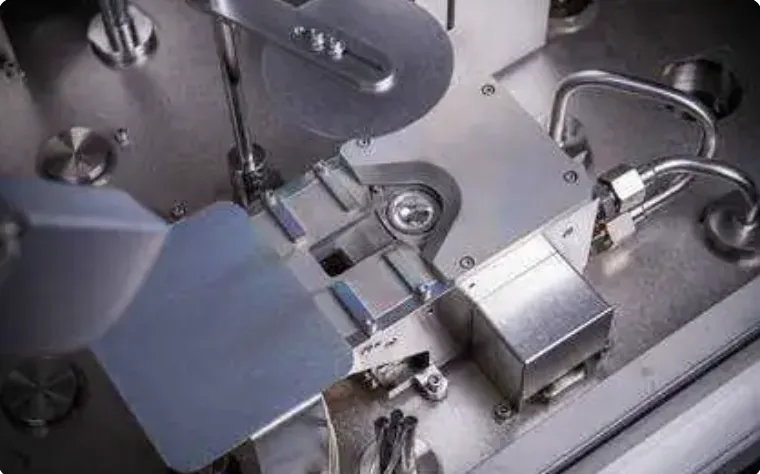

沉积源配置

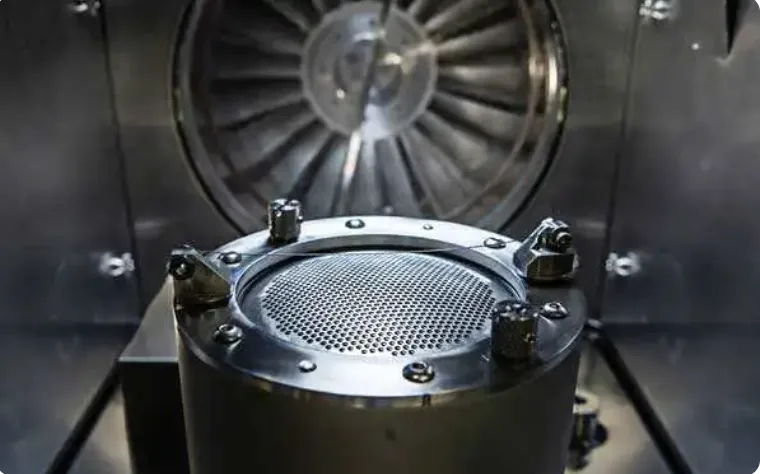

电子束蒸发是铝基约瑟夫森结制备的主力技术：其大装料容量减少了因补料而破真空的频率，并可产生准直性极佳的蒸汽流，非常适合通过光刻胶桥结构对细微结特征进行图形化沉积。磁控溅射将系统能力扩展至铌等材料，还可加装离子束源，用于沉积前的原位衬底清洁与精密刻蚀。

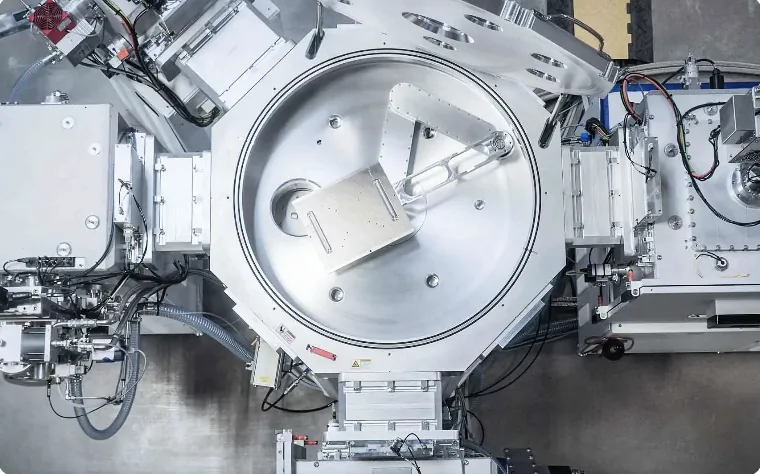

系统架构
量子系列系统的配置可随科研与生产流程灵活扩展：从双腔系统（沉积腔加负载锁），到直列式多腔系统，再到以中央机械手为核心、集沉积、氧化与分析工位于一体的机器人放射状集群系统——全程无需破真空。
Aeres 工艺控制软件
所有量子系列系统均搭载 Angstrom 自研的 Aeres 软件：支持单次、批量或全自动工艺的 PC/PLC 配方控制；先进的数据记录与工艺追踪；高分辨率控制并具备出色的低速率稳定性；多腔室独立控制；以及可自动整定的 PID 控制回路，显著缩短工艺开发时间。
关键工艺要求
这些要求决定了腔体组织、源配置、样品台与自动化的设计边界。
- 沉积腔与氧化腔独立密封，由负载锁隔离，衬底全程原位传输（工艺步骤之间无需破真空）。
- 腔体采用电解抛光不锈钢，最大限度降低放气与污染。
- 质量流量控制、配方驱动的氧化过程，确保氧化势垒厚度与临界电流密度的高度可重复性。
- 可变角度样品台角度重复精度优于 ±0.1°，满足双角度/阴影蒸发需求，倾角、旋转与温度均由工艺配方控制。
- 电子束蒸发提供大装料量的铝沉积与高准直蒸汽流；磁控溅射用于铌材料；可选离子束源用于原位清洁与精密刻蚀。
- 沉积样品台集成衬底加热与冷却功能。
系统与工艺细节
来自用户的长期反馈
与 Angstrom Engineering 合作对我们希伯来大学而言是一段愉快的经历：这是一支充满干劲的年轻团队，提供一流的服务……在整个过程中，他们的表现和态度无可挑剔。我们的量子系列蒸发系统刚刚完成安装，现在我们的研究人员终于拥有了得心应手的科研利器。
